Содержание:



1. О портале, доступ, главное меню
2. Управление заданиями резервного копирования (Jobs)
3. Управление виртуальными машинами (VMs)





1. О портале, доступ, главное меню



1. Общая информация

Ссылка для авторизации: https://dvportal.oncloud.ru/tenant/организация в VCD.
Все операции выполняются через веб-интерфейс VMware Cloud Director (VCD), для этого на VCD установлен плагин Veeam обеспечивающий доступ к порталу самообслуживания Veeam. Через портал самообслуживания (Self-Service Backup Portal), который является компонентом Veeam Backup Enterprise Manager, можно создавать задания на резервное копирование, восстанавливать ВМ, а также просматривать статистику, связанную с этими процессами.
Доступ к порталу самообслуживания (Self-Service Backup Portal) предоставляется по запросу в Service Desk по адресу support@onlanta.ru
В рамках Self-Service Backup Portal предоставляются следующие возможности:
1) Управление заданиями резервного копирования:
• создание заданий резервного копирования;
• запуск, остановка и мониторинг результатов заданий резервного копирования.
2) Управление резервными копиями ВМ:
• восстановление ВМ из резервной копии;
• удаление резервных копий ВМ.


2. Доступ

Доступ к порталу самообслуживания (Self-Service Backup Portal) предоставляется в рамках услуги Резервное копирование (BaaS).
Ссылка для авторизации: https://dvportal.oncloud.ru/tenant/организация в vCD.
 Учётные данные для входа используются от предоставленного vmware vCD, в случае потери или отсутствия логина/пароля для входа, можно сделать заявку для их восстановления в Service Desk по адресу support@onlanta.ru

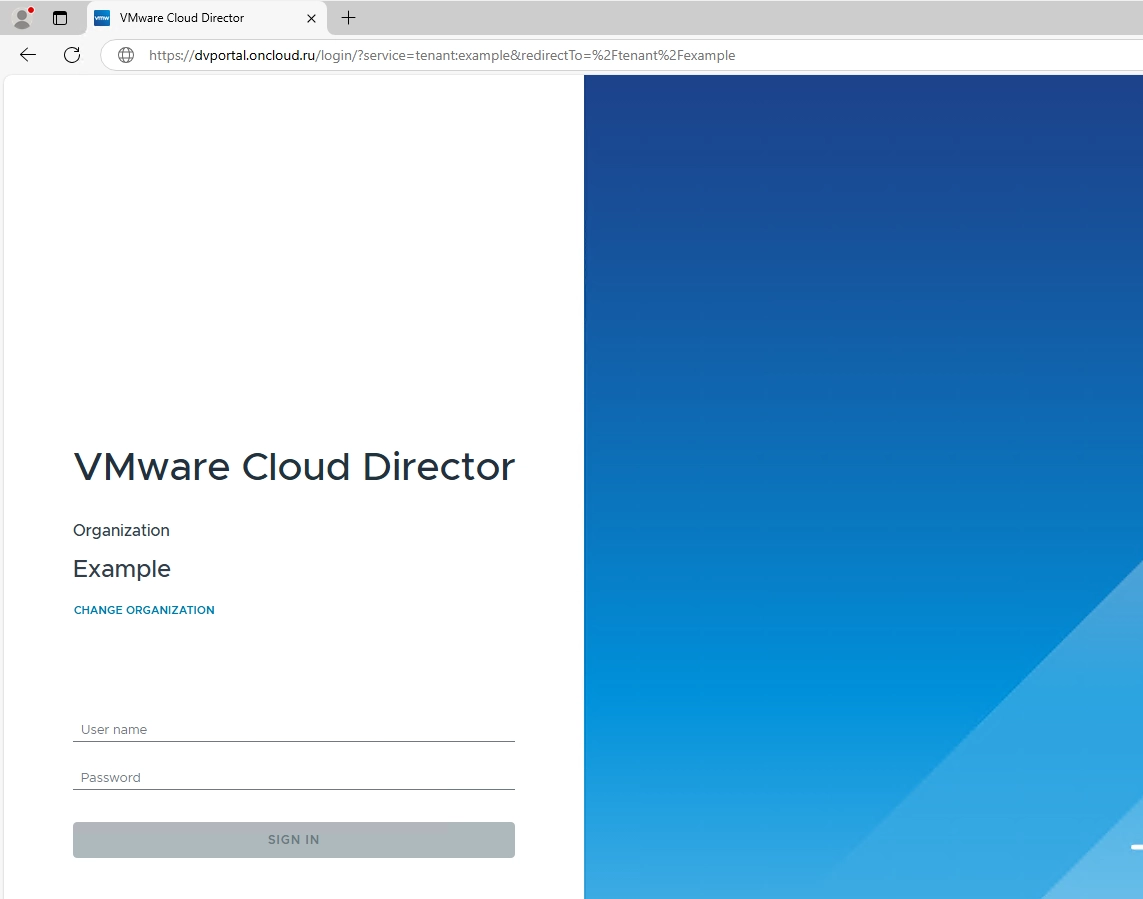

Окно ввода учетных данных показано на рисунке 1.1.

Рисунок 1.1 – Окно ввода учетных данных.



3. Главное меню

После входа в vCD необходимо перейти к More>> Data Protection with Veeam в верхнем меню. После перехода вам будут доступны к выбору следующие вкладки, показанные на рисунке 1.2:
1) Dashboard. Вкладка, на которой отображается краткая информационная сводка за последние 24 часа или неделю.
2) Jobs. Вкладка для управления заданиями резервного копирования.
3) VMs. Вкладка для управления резервными копиями ВМ.
4) Files. Вкладка для работы с файлами гостевой ОС (будет доступна в ближайшее время).
5) Items. Вкладка для работы с файлами SQL баз (будет доступна в ближайшее время).

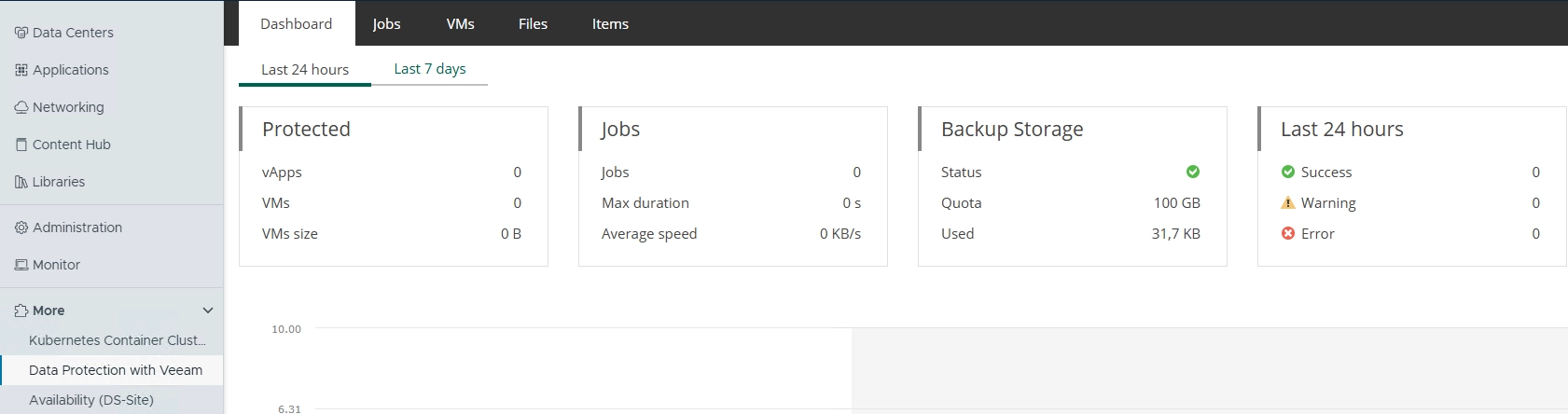

Рисунок 1.2 – Вкладки доступные к выбору на портале самообслуживания.

На вкладке Dashboard отображается общая информация о заданиях резервного копирования, о квоте и используемом месте, о ВМ, а также информация о результатах выполнения заданий за последние 24 часа или неделю. Пример вкладки Dashboard показан на рисунке 2.1.

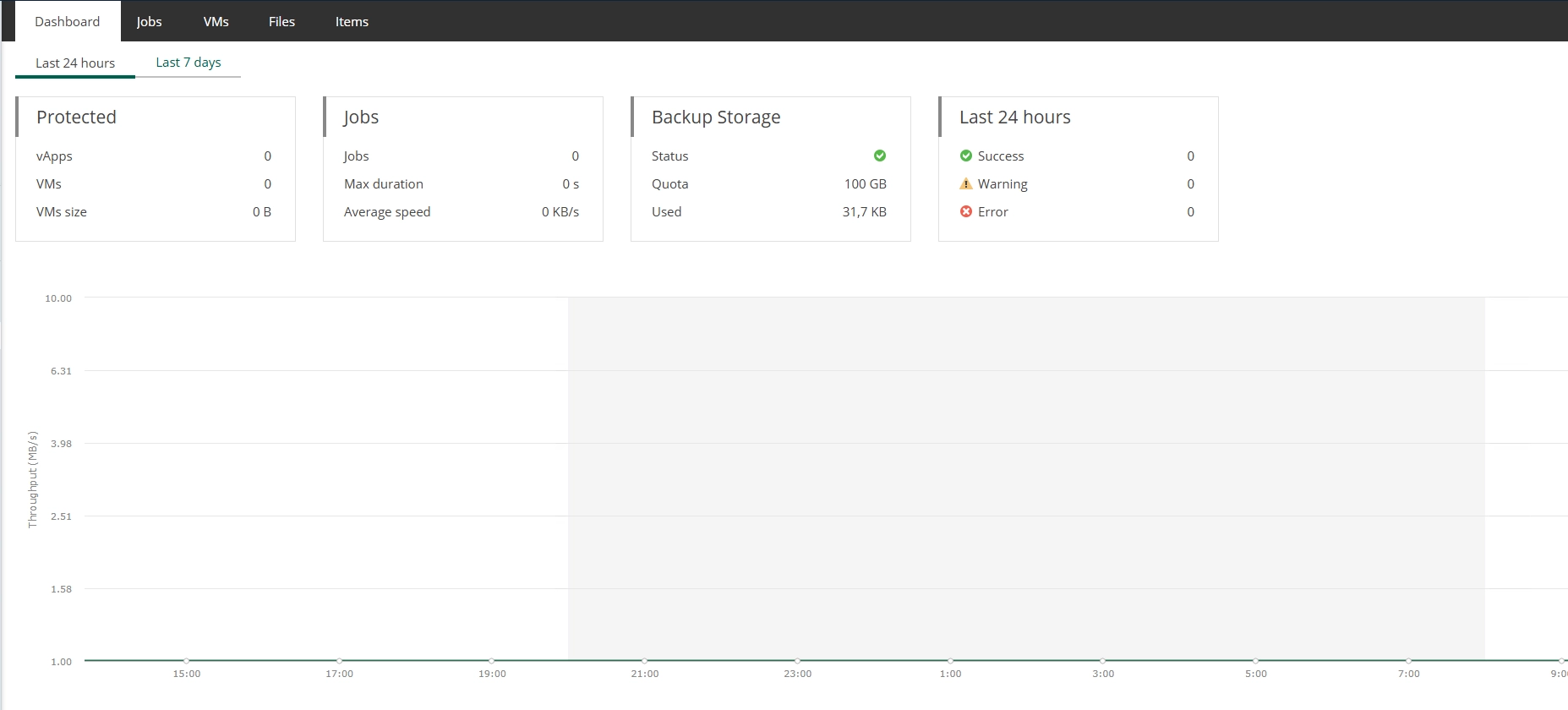

Рисунок 2.1 – Пример вкладки «Dashboard».

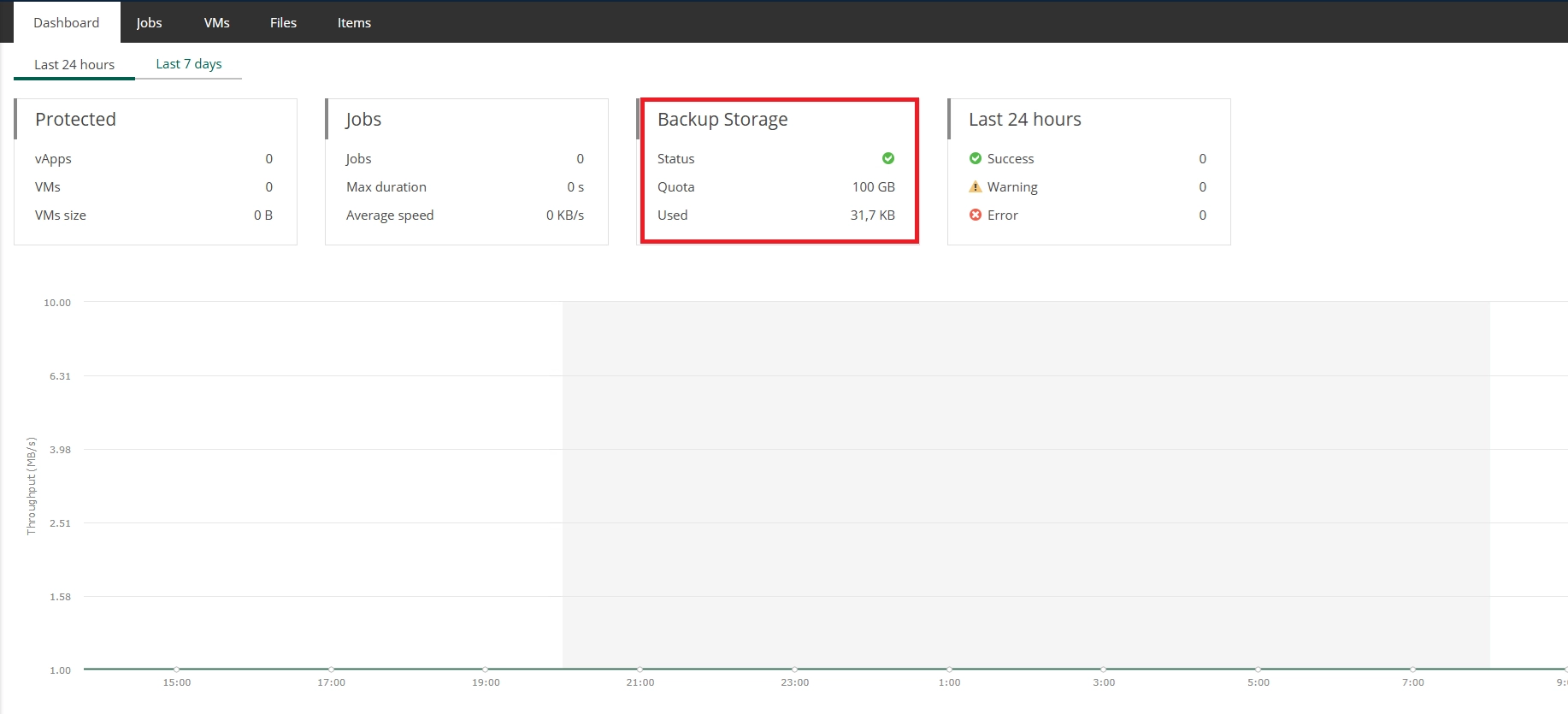

Пример информации о квоте и используемом месте отображен на рисунке 2.2. В случае если в процессе выполнения задания квота будет превышена, то задание закончится ошибкой.

Рисунок 2.2 – Пример информации о квоте и используемом месте.






2. Управление заданиями резервного копирования (Jobs)



1. Вкладка Jobs - Управление заданиями резервного копирования

На вкладке Jobs можно создавать новые задания, останавливать и изменять текущие, а также производить поиск ранее созданных.

Рисунок 3.1 – Вкладка Jobs


Нажав на имя задания резервного копирования, откроется вкладка с историей выполнения задания, как показано на рисунке 3.2. На данной вкладке отображается следующая информация:
Start Time - Время начала выполнения задания;
End Time - Время окончания выполнения задания;
Status - Результат выполнения;
Performance Rate - Скорость передачи;
Data Transferred - Объем переданных данных.

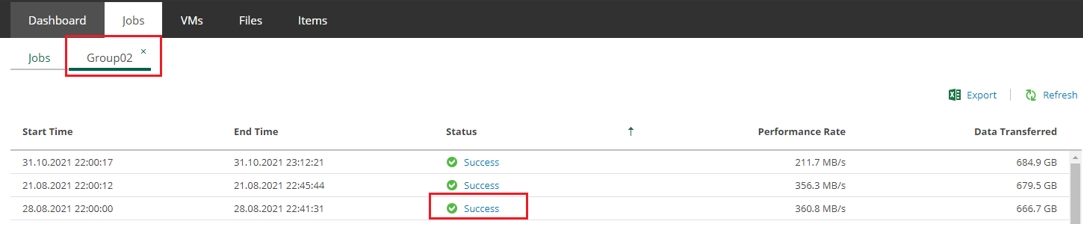

Рисунок 3.2 – Вкладка с историей выполнения для выбранного задания резервного копирования.

Нажав на Status для выбранного результата (на рисунке 3.2 Success выделенный красным), откроется окно выполнения с подробной информацией. В таблице будут указаны все ВМ в задании. Для подробного просмотра журнала выполнения, необходимо выбрать имя ВМ и информация будет отображена ниже, так же можно нажать на Details который выделен на рисунке 3.3.

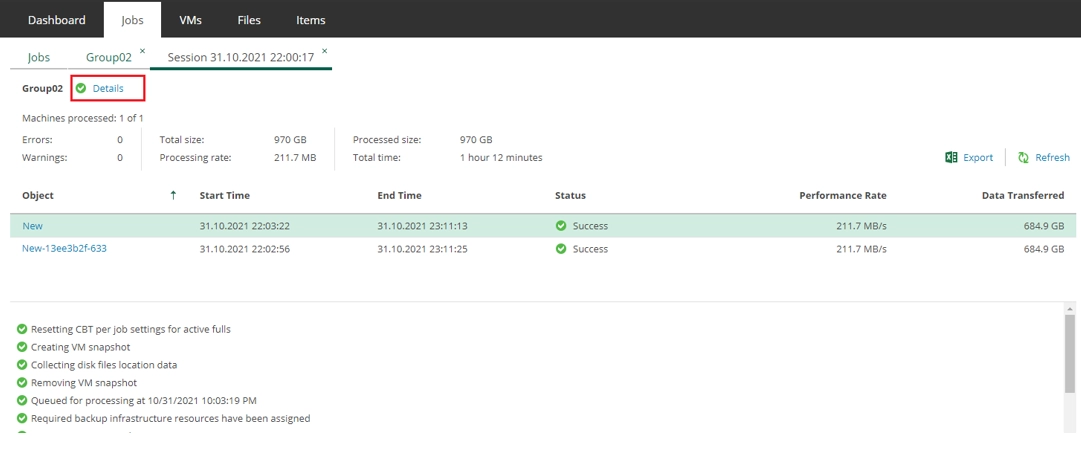

Рисунок 3.3 – подробная статистика выполнения задания резервного копирования.

Для закрытия вкладки с историей для выбранного задания резервного копирования необходимо нажать на крестик в углу вкладки, как показано на рисунке 3.4.

Для создания нового задание необходимо нажать на кнопку Create.

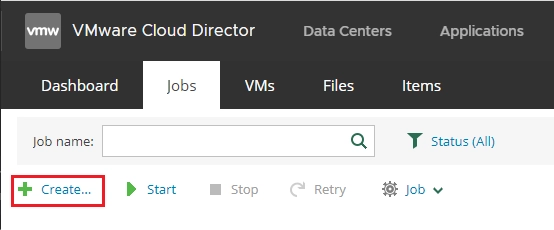

Рисунок 3.5 – Кнопка Create.

Откроется диалог создания нового задания.

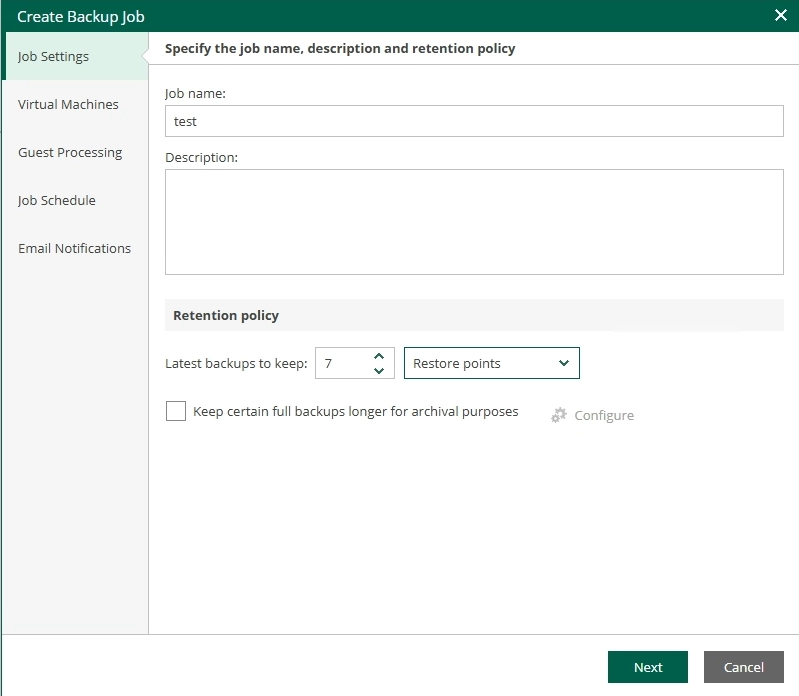

Рисунок 3.6 – Диалог создания нового задания

После того, как будут пройдены, все шаги настройки задания необходимо нажать кнопку Finish.
Job Settings
В поле «Job name» необходимо ввести название задания. Не рекомендуется создавать задания с непонятными названиями типа «Job 4», «Server». Например, для задания который содержит сервера контроллеров домена и сервера приложений можно назвать "DC_APP Daily".
В поле Description необходимо ввести при необходимости произвольное описание задания. Поле не является обязательным, однако, рекомендуется заполнить его.
В поле Restore points… необходимо указать количество точек восстановления или дней, которые необходимо хранить. Нажать кнопку Next  для продолжения.
Virtual Machines
На данном шаге, необходимо добавить в список резервного копирования ВМ, защиту которых необходимо обеспечить. Для этого необходимо нажать кнопку Add и выбрать одну или несколько ВМ.

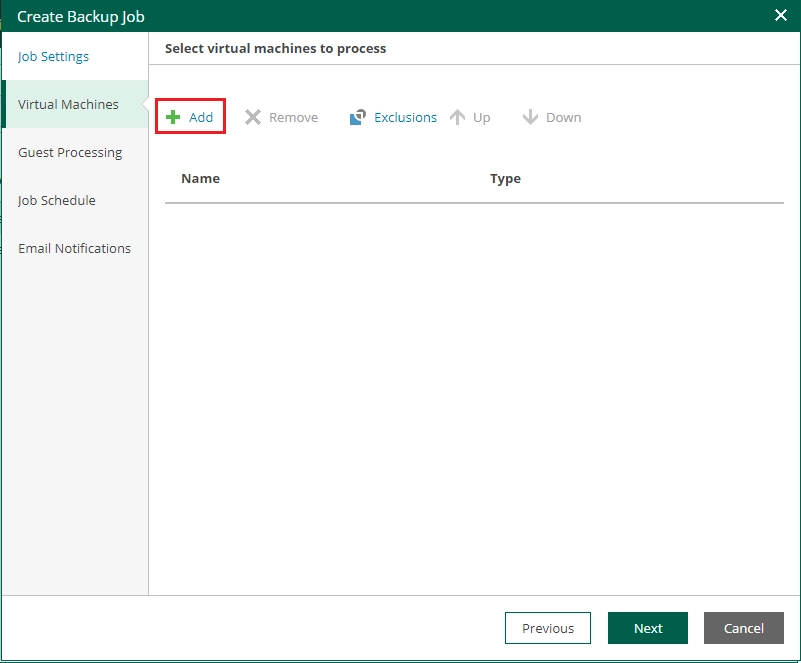

Рисунок 3.7 – Добавление ВМ

Рекомендуется добавлять в одно задание не более 10-12 ВМ, суммарный объемом не более 1 ТБ. Если добавить более 12 ВМ, то возможно увеличится продолжительность выполнения задания.

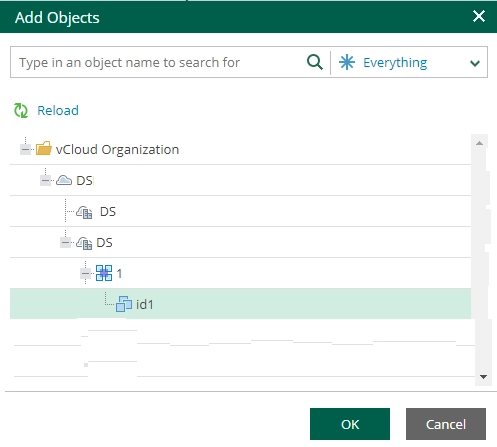

Рисунок 3.8 – Выбор ВМ

Для добавления сразу всех ВМ, принадлежащих вашей организации или одному сервису (приложению), необходимо выбрать в выпадающем списке родительский элемент для этих ВМ.
Если добавить vApp который содержит все ВМ, то в задания бекапа будут добавлены все
ВМ относящиеся к этому vApp, на этот момент стоит обратить внимание.
Для быстрого поиска ВМ необходимо использовать специальное поле, где вводится часть или все имя ВМ, как показано на рисунке 3.9.

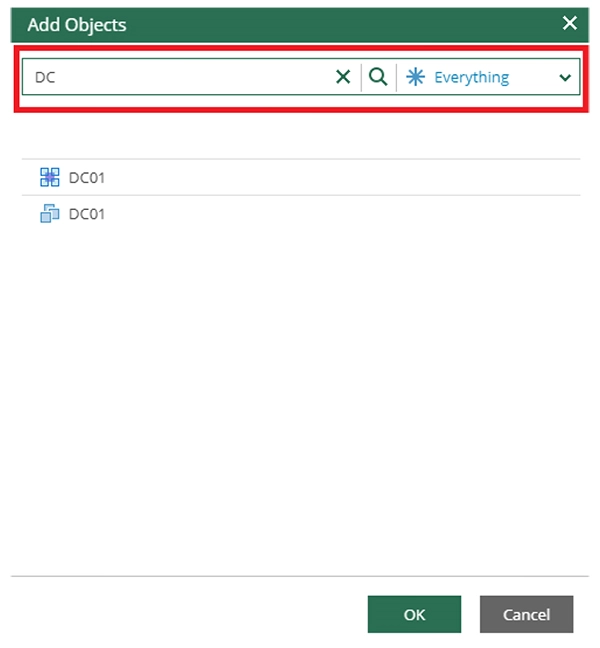

Рисунок 3.9 – Поле поиска

После того как все ВМ были выбраны необходимо нажать кнопку ОК. Произойдет возврат к предыдущему диалогу, в котором появятся все выбранные ВМ.

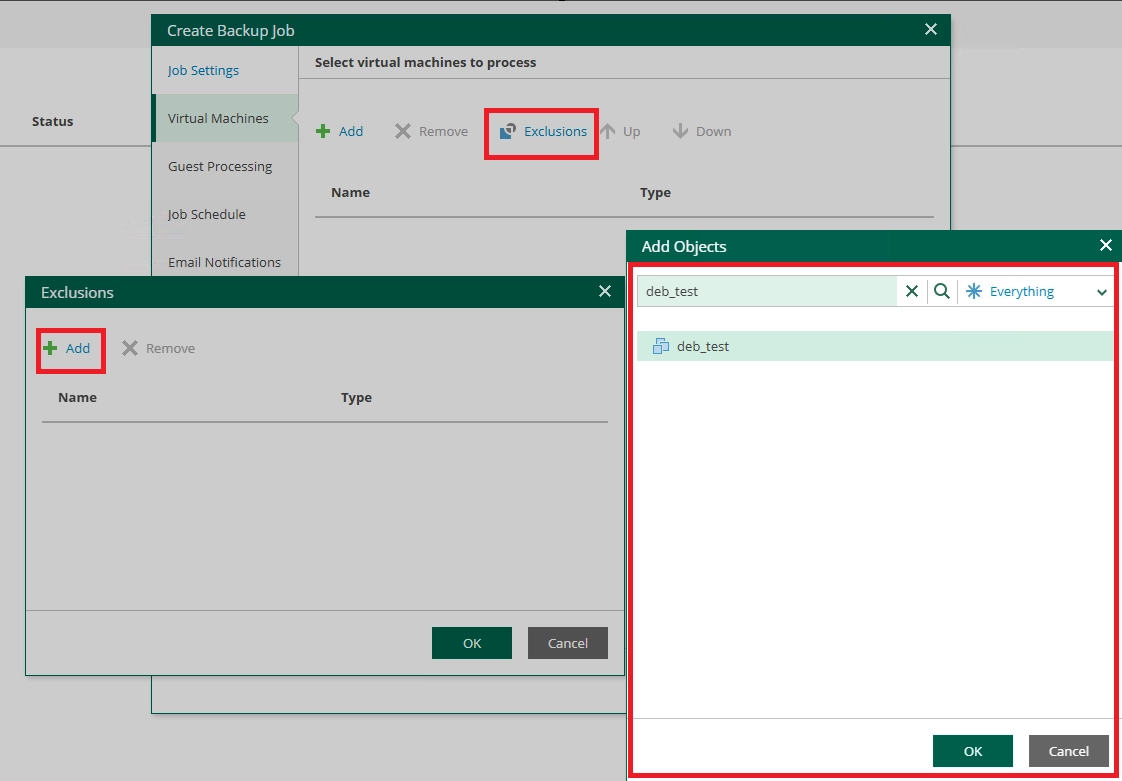

Если требуется исключить некоторые ВМ из списка резервного копирования, то необходимо нажать на кнопку Exclusions и выделить машины, которые необходимо исключить из резервного копирования, как показано на рисунке 3.10.

Рисунок 3.10 – Окно выбора ВМ, исключаемых из задания резервного копирования

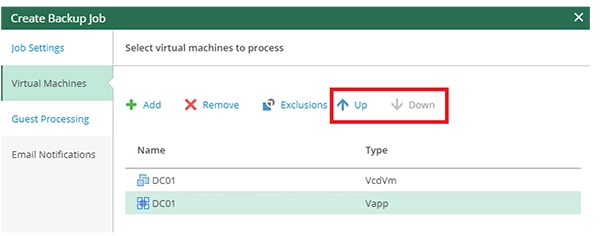

Кнопки UP и Down показанные на рисунке 3.11 позволяют изменить очередность создания резервных копий для ВМ, поставив их выше или ниже в очереди. Рекомендуем наиболее важные и объемные ВМ переносить в начало списка.



Рисунок 3.11 – Кнопки UP и Down.

После того, как в список добавлены все необходимые ВМ, подлежащие резервному копированию, необходимо нажать кнопку Next.
Guest Processing
На данном шаге активируются и настраиваются следующие дополнительные возможности резервного копирования в отношении ВМ, которым это необходимо:
• Enable application-aware image-processing — опция консистентного резервного копирования для установленных приложений (системных и прикладных);
• Enable guest file system indexing —опция, активирует расширенные возможности поиска файлов в ВМ. Пока данная опция не требуется.

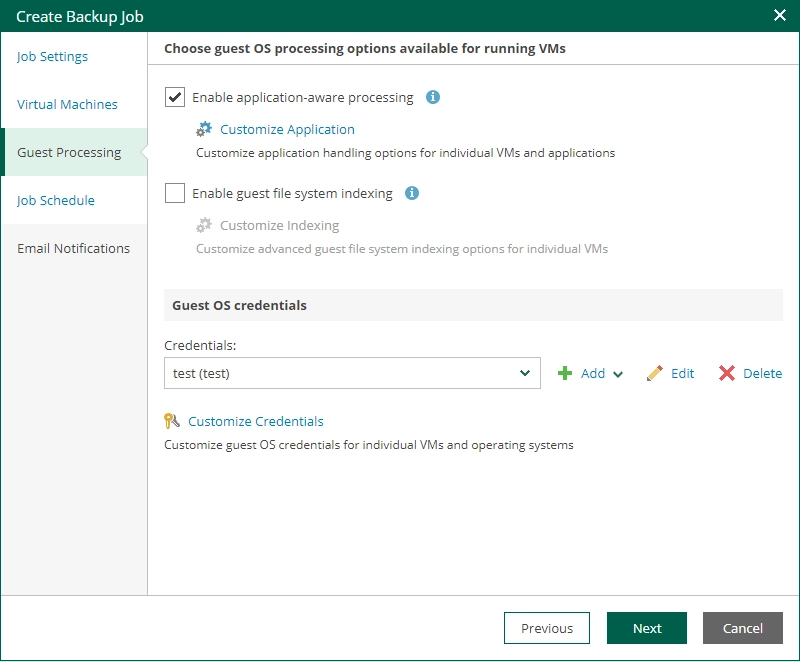

Пример окна на шаге Guest Processing показан на рисунке 3.12.

Рисунок 3.12 – Пример окна на шаге Guest Processing.

Enable application-aware image-processing
При активации данной опции в процессе выполнения задания резервного копирования ПО резервного копирования обнаруживает и подготавливает гостевую ОС и прикладное ПО для возможности создания консистентной резервной копии.
Для корректной работы, необходимо проверить что на ВМ установлен vmware tool последней версии.
При необходимости для каждой ВМ можно определить индивидуальные настройки нажав на кнопку Customize Application и в открывшемся окне выбрав нужную ВМ нажать кнопку Edit, как показано на рисунке 3.13.

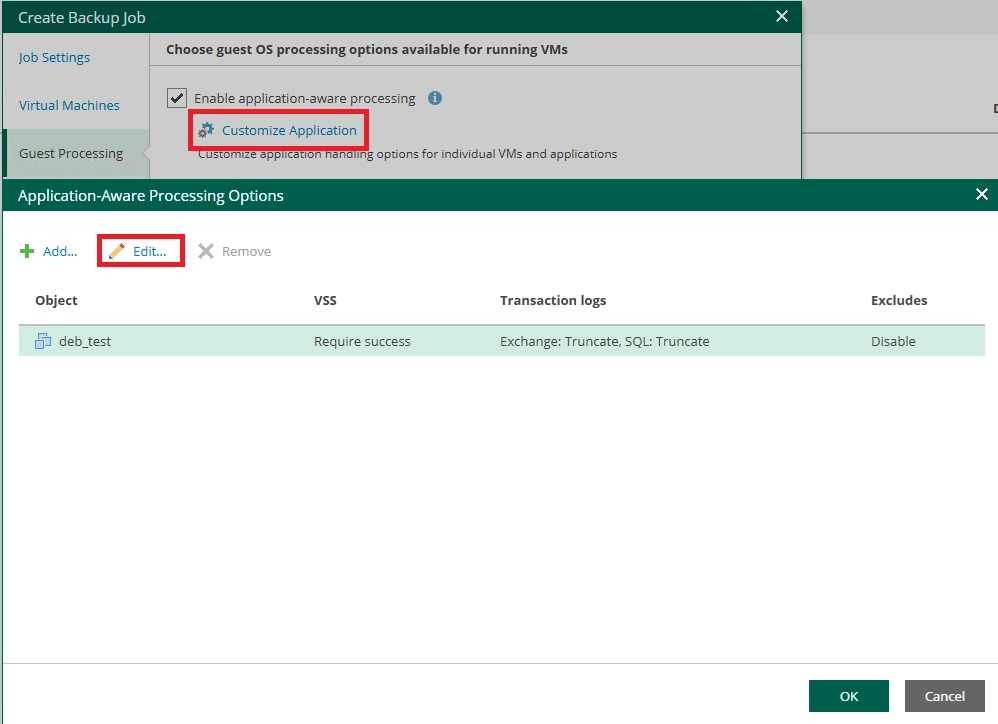

Рисунок 3.13 – Окно выбора ВМ для индивидуальной настройки application-aware image-processing.

Enable guest file system indexing
Активация данной опции позволяет в процессе создания резервной копии произвести индексирование файлов гостевой ОС внутри обрабатываемой ВМ, что позволит выполнять поиск файлов гостевых ОС в резервных копиях и восстанавливать файлы одним щелчком мыши. Данную опцию пока не требуется включать.
Guest OS Credentials
В данном поле необходимо ввести данные для входа в каждую из указанных ВМ. Его заполнение необходимо для активации описанных выше функций.
Job Schedule
На данном шаге настраивается расписание выполнения задания (см. рисунок 3.13.1).

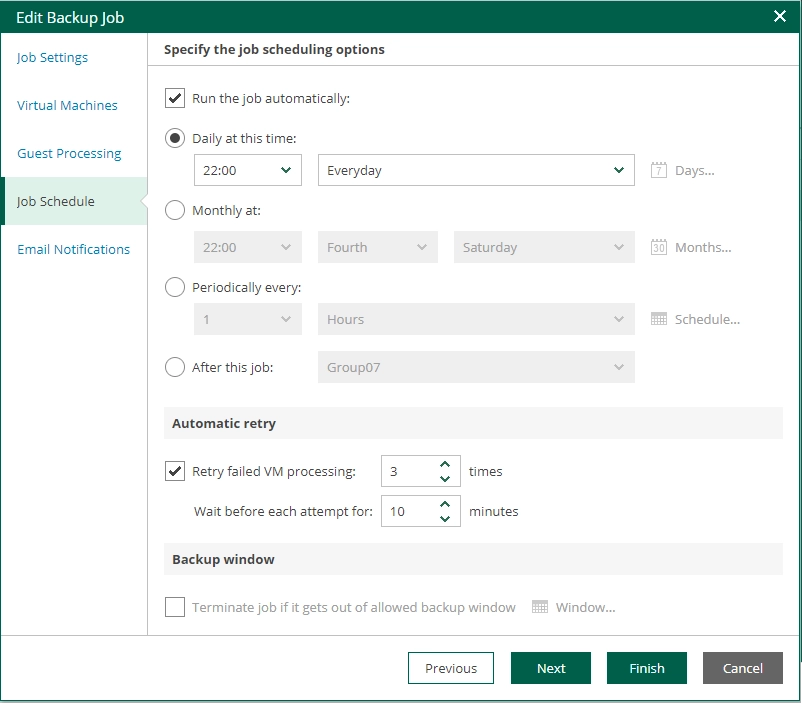

Рисунок 3.13.1 – Окно настройки расписания выполнения задания.

Первая опция Run the job automatically — включает запуск задания автоматически по расписанию ниже. Если опция не выбрана, то задание не будет выполняться, пока вы собственноручно его не запустите. Эта функция полезна, если вы хотите управлять резервным копированием на определенных машинах строго вручную.
Далее необходимо выбрать расписание, по которому будет запускаться задание.
Доступные опции:
Daily at this time – можно выбрать ежедневно, будние дни, или определенные дни.
Monthly – Каждый месяц в указанные часы, числа, дни недели и месяцы.
Periodically – периодически, раз в N часов\минут, дней, месяцев.
After this job – после указанного задания. Если у вас уже есть созданные задания, вы можете назначить запуск текущего сразу после одного из них.
Дальше идет настройка, Automatic Retry, на повтор запуска заданий если запуск по расписанию прошел с ошибкой. Можно выбрать количество повтором и интервал между повторами.

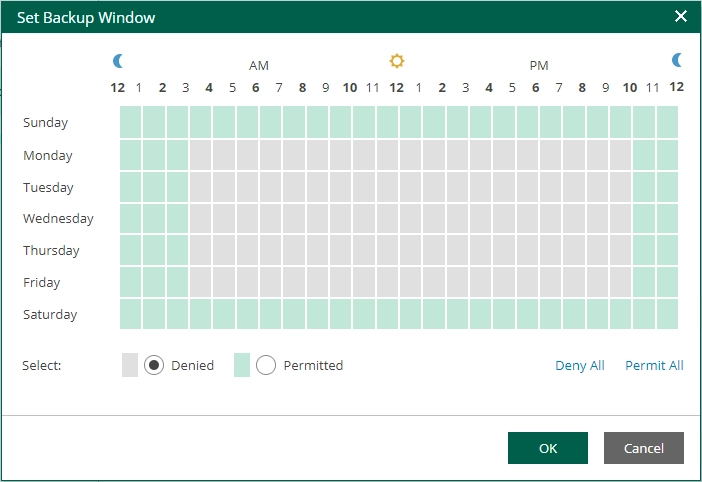

И последняя опция Backup window позволяет задать фиксированное "окно" выполнения задания. Задать параметры этого окна можно, нажав кнопку Window.

Рисунок 3.13.2 – окно выбора фиксированного времени для выполнения задания.

Email Notifications
На данном шаге настраиваются параметры оповещения по электронной почте о статусе задания резервного копирования. Для активации функции оповещения установите галочку у поля Enable e-mail notifications, как показано на рисунке 3.14. Если почтовые сообщение не доходят, возможно они попали в фильтры спама, поэтому стоит проверить правила для отправителя - veeam@oncloud.ru.

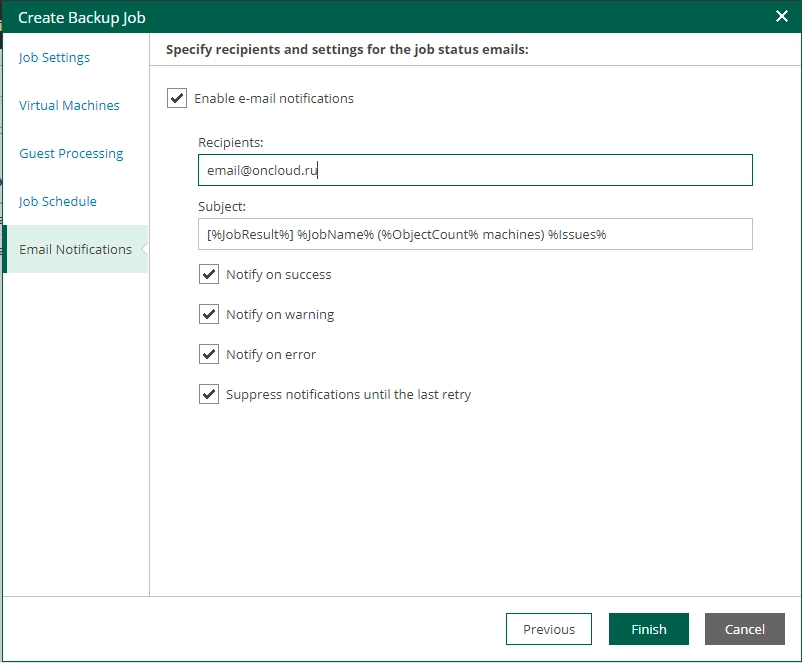

Рисунок 3.14 – Активации функции оповещения

В поле Recipients укажите получателей уведомлений. Если получателей несколько, то их необходимо разделять знаком «;».
В поле Subject укажите тему письма. При необходимости для формирования темы возможно использование специальных переменных, на место которых при отправке письма будут автоматически подставлены нужные данные:
%JobResult% – результат выполнения задания;
%VmCount% – количество виртуальных машин;
%JobName% – название задания;
%Issues% – ошибки, возникшие в процессе выполнения.
Пример сформированной темы: [%JobResult%] [%JobName%] [%VmCount%VMs] [%Issues%].
Выберите оповещение: тип событий при возникновении которых будет работать.
Notify on success – уведомлять при успешном выполнении задания;
Notify on warning – уведомлять при возникновении предупреждений в процессе выполнения задания;
Notify on error — уведомлять при возникновении ошибок;
Suppress notifications until the last retry — приостановить уведомление до окончания последней попытки выполнить задание.

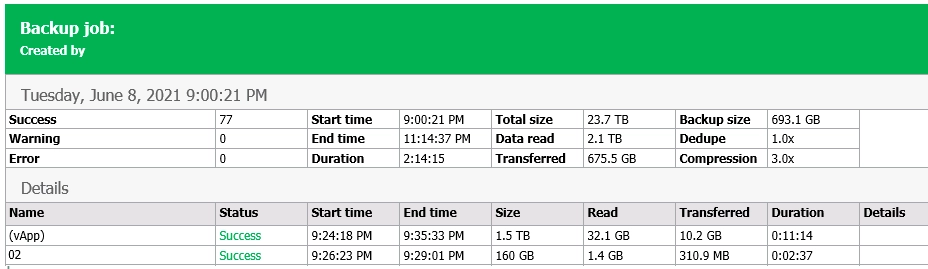

Пример электронного письма с уведомлением показан на рисунке 3.15.

Рисунок 3.15 – Пример электронного письма с уведомлением

Добавление ВМ из меню управления

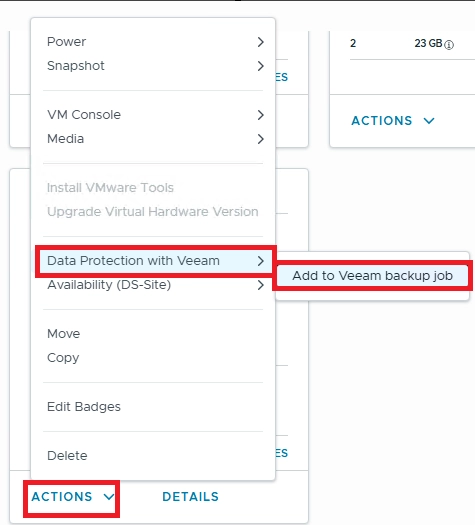

После создания заданий, можно любую ВМ добавлять в задания из меню управления ВМ, для этого необходимо выбрать Actions на нужной ВМ и выбрать пункт Add to Veeam backup job (см. рисунок 3.15.1).

Рисунок 3.15.1 – добавление ВМ в задание

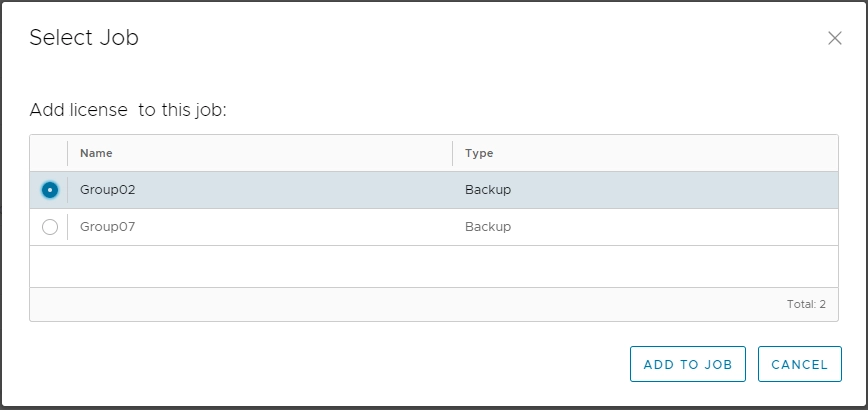

В всплывшем окне выбрать задание, и нажать кнопку "ADD TO JOB" как показано на рисунке 3.15.2.

После этого действия выбранная ВМ будет добавлена в задание.

2. Запуск, остановка и мониторинг заданий резервного копирования

На вкладке Jobs отображается список заданий, используемых для защиты ВМ Заказчика. Вновь созданные задания автоматически отобразятся в общем списке. Пример списка заданий резервного копирования представлен на рисунке 3.16.

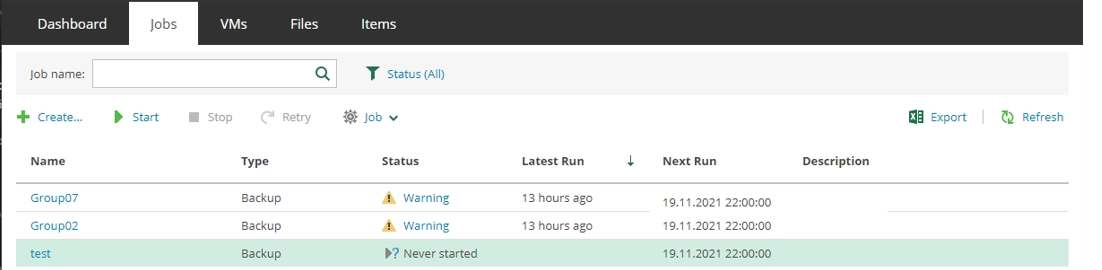

Рисунок 3.16 – Пример списка заданий резервного копирования.

В таблице для каждого задания отображается следующая информация:
Name - Имя задания;
Type - Тип задания;
Status - Результат последнего запуска задания. Если задание еще ни разу не запускалось, будет отображена соответствующую надпись Never started;
Latest run - Дата и время последнего запуска;
Next run - Дата и время следующего запуска.
В отношении каждого задания доступна возможность выполнения следующих операций:
Start - Запуск задание резервного копирования на выполнение;
Retry. Перезапуск задания резервного копирования;
Job >> Edit. Изменение параметров задания;
Job >> Active full. Выполнить создание активной полной резервной копии в соответствии с текущем заданием;
Job >> Enable/Disable. Активировать/деактивировать выбранное задание резервного копирования;
Job >> Delete. Удаление задания резервного копирования. При удалении возможно сделать выбор: удалить задание и резервные копии или только задание;
Export. Экспорт таблицы в Microsoft Excel;
Refresh. Обновить информацию в таблице.

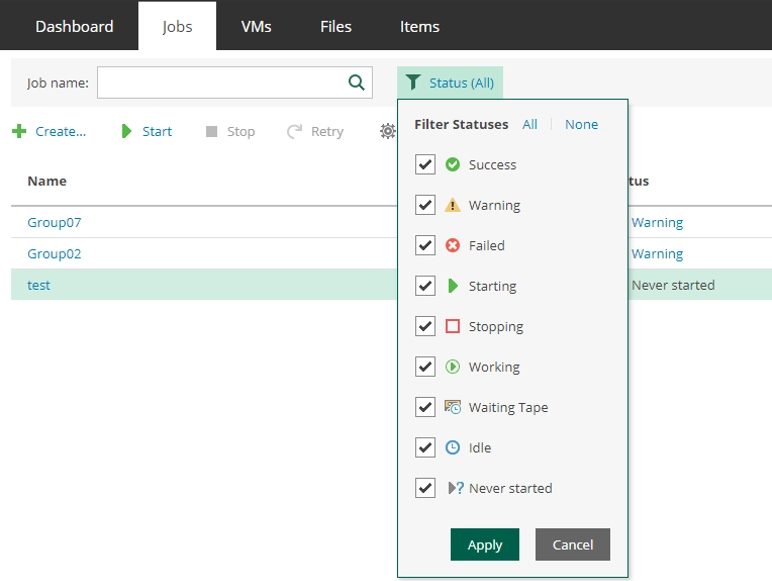

Поиск и фильтрация отображаемых заданий резервного копирования осуществляется через специальное поле как показано на рисунке 3.17


Рисунок 3.17 – Поиск и фильтрация заданий резервного копирования.




3. Управление виртуальными машинами (VMs)



1. Вкладка VMs - Управление виртуальными машинами

На вкладке VMs представлен полный список ВМ, для которых существуют точки восстановления. Пример вкладки VMs показан на рисунке 4.1.

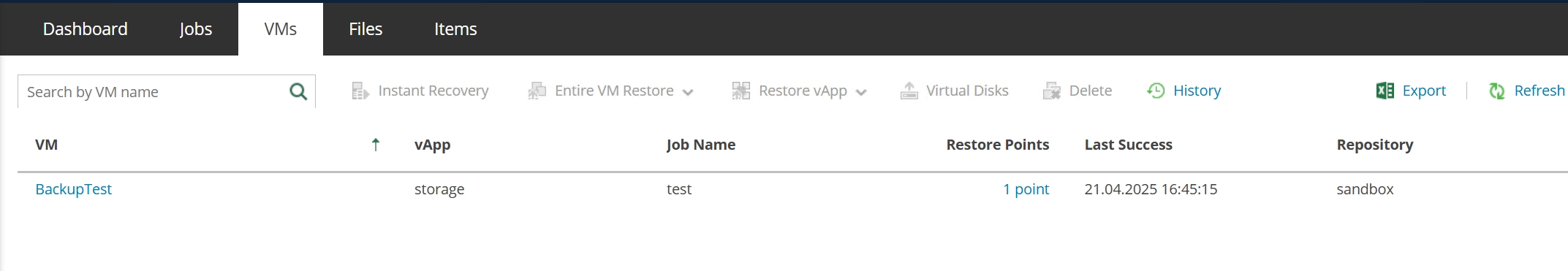

Рисунок 4.1 – Пример вкладки VMs.

В таблице для каждой ВМ отображается следующая информация:
VM - Имя ВМ;
vApp - Имя vApp, к которому относится ВМ;
Job name - Имя задания резервного копирования, в рамках которого создаются резервные копии для данной ВМ.
Restore points - Количество точек восстановления, созданных для данной ВМ.
Last success - Дата и время последнего успешного восстановления.
Вам доступно как восстановление отдельных машин (кнопка Restore VM), так и восстановление целых vApp (Restore vApp). При необходимости вы можете удалить бэкапы для определенных машин (Delete) и посмотреть историю создания точек восстановления (View history).

2. Восстановление ВМ

Процесс восстановления ВМ производится следующим образом:
1) Выделите в списке ВМ, которую необходимо восстановить. Если список содержит большое количество ВМ, то необходимую ВМ можно найти с помощью поиска по имени.
2) Выберите пункт Restore VM…>> Overwrite, для восстановления ВМ в оригинальное место с оригинальным именем. При этом текущая ВМ будет перезаписана. При выборе данного пункта Overwrite появится предупреждение о том, что резервная копия ВМ будет развернут на месте оригинальной ВМ. Нажмите кнопку Proceed, чтобы продолжить.
3) Выберите пункт Restore VM…>> Keep, чтобы ВМ была восстановлена рядом с оригинальной. В данном случае машина будет восстановлена с новым именем, путем добавления суффикса _restored. Задание с пунктом Keep для ВМ может завершиться с ошибкой, если в задании бекапа ВМ забекапилась без vApp (см. рисунок 4.1.1).

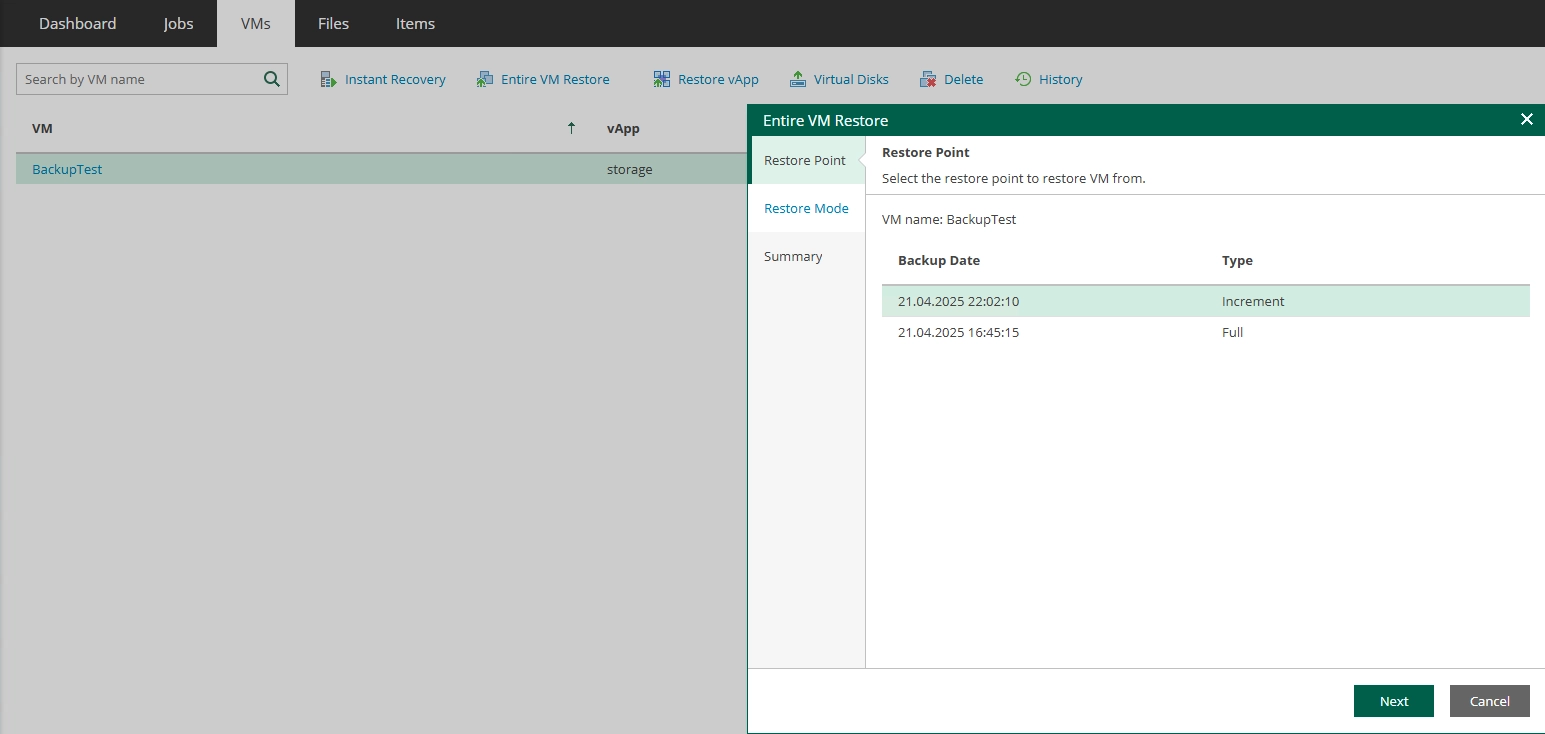

Рисунок 4.1.1

4) Выберите требуемую точку восстановления.
5) При необходимости отметьте следующие пункты:
Power on VM after restoring - запуск ВМ сразу после восстановления.
Quick rollback (restore changed blocks only) -  быстрый откат с восстановлением только измененных блоков. Если галочка активна, произойдет откат всех изменений в ВМ с момента создания точки восстановления.
6) Нажмите кнопку Restore для завершения мастера и начала процесса восстановления.
7) Далее откроется дочерняя вкладке Restore Sessions. На которой будет отображен статус процесс восстановления:
In progress - указывает на то, что на данный момент ВМ восстанавливается;
Success - ВМ успешно восстановлена.

3. Удаление резервных копий ВМ

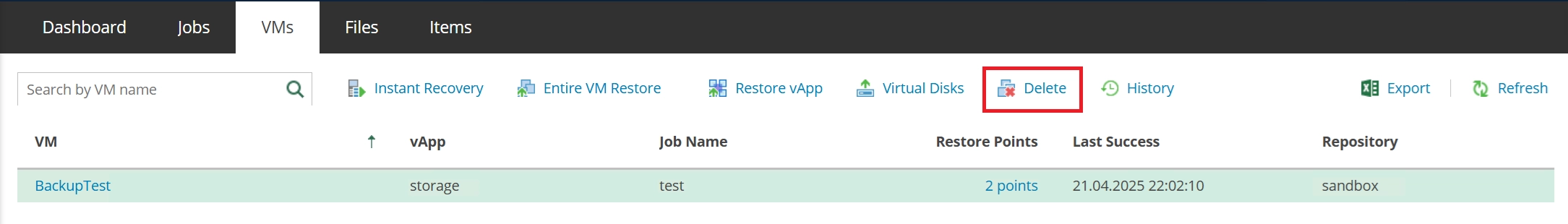

Для удаления резервных копий ВМ выберите нужную ВМ из списка и нажмите кнопку Delete.

При удалении ВМ будут удалены записи о ВМ из пользовательского интерфейса и базы данных, а также ее резервные копии.
Удаленная ВМ удалится из списка после удаления записей о ВМ из базы данных на сервере резервного копирования Veeam.
По всем вопросам всегда можно обратиться по адресу support@onlanta.ru
